一、项目概况：

济南轨道交通1号线是济南西部新城区的一条南北向地铁线路，线路途径长清区、市中区、槐荫区，运营里程26.27公里，高架线长16.2km，过渡段长0.2km，地下线长9.87km。共设车站11座，高架车站7座，地下车站4座。从南至北依次为工研院站、创新谷站、园博园站、大学城站、紫薇路站、赵营站、玉符河站、王府庄站、大杨站、济南西站和方特站。

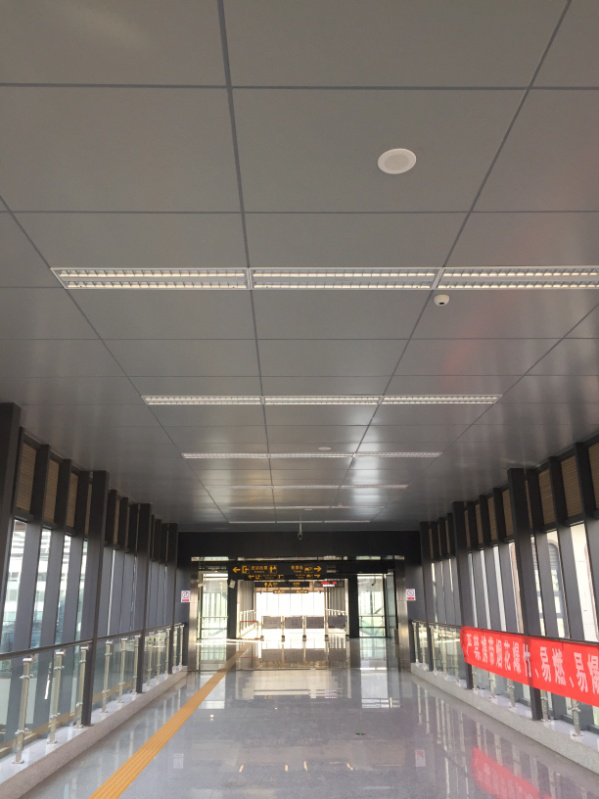

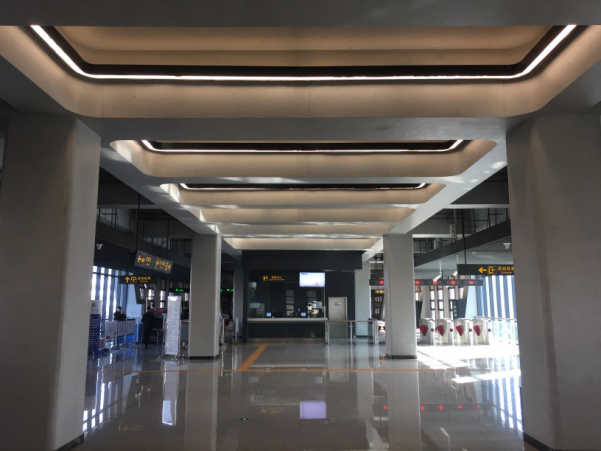

车站公共区照明控制采用LED智能节能照明控制系统，照明灯具采用可调光型LED灯具，将照度传感器设置在车站公共区，通过照度传感器感应照度值来自动调节公共区灯具照度，实现节能照明目的。

二、工作内容或主要工作亮点：

地铁车站具有人流量大、人流不定时的特点，如何做好车站内节能成为重要研究内容。车站照明灯具是能源消耗的主要部分之一，而LED智能照明控制系统可有效实现灯具的照明控制和亮度调节，达到节约能源的目的。

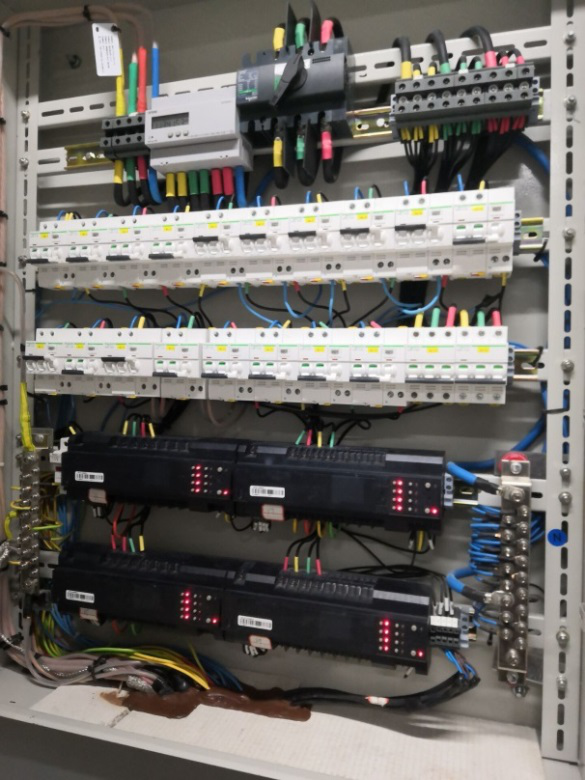

车站LED智能照明控制系统由彩色触摸屏、控制模块、电源供应器、通讯模块等构成，其功能是实现地铁车站内的站厅、站台公共区照明、出入口照明的照明控制和导向照明、地徽照明、广告照明、区间照明的开关控制。在保证地铁各种照明设备安全、连续正常使用的前提下，实现节能减排。智能照明控制系统通过前段照度传感器采集亮度信息，通过控制主机分析亮度信息并发出控制命令，利用调光控制模块或开关控制模块实现灯具的调光或开闭。

 “济南轨道交通1号线智能节能照明项目”运用了智能照明控制技术，构建了智能照明控制系统，已建成的项目主要功能包括：

(1) 调光控制

高架车站站厅站台、所有车站出入口正常照明可实现定时、光照度感应、手动控制方式对其作开、关控制。在车控室已安装不小于10寸彩色触摸屏，根据需求可强制开、关控制受控区域的照明回路。实时实现网络控制，通过BAS系统远程监控灯光状态及控制灯光回路、场景等。

通过光感应控制方式可控制站台、站厅区域采光较好部位的灯光，真正做到充分利用自然光线，在自然光线照度足够的情况下调暗灯光或不启开灯光，最大限度节能，在光照不足时自动调亮灯光以保证均恒照度。

配合定时功能，深夜时，站台、站厅区域照明不开启，系统完全自动运行，无需人员管理，真正实现智能化节能管理。

(2) 开关控制

可对地下车站站厅站台、导向照明、地徽照明、广告照明、区间照明灯光状态进行定时控制，通过建立每天，每周，每月，每年的定时周期，灯光可按计划自动开闭，如有特殊使用情况，管理人员也可通过触摸屏对各路灯光进行手动调节。

在车控室可通过BAS控制，对照明回路进行远程检测和控制，查看每一路受控灯具的开启及亮度状态。

系统技术特色包含以下几个方面：

(1) 采用分布式照明控制系统，模块化结构。控制器要求带有CPU，由CPU模块进行联动控制，并且各个模块之间能独立运行，若是一个模块出现问题的话不会影响其他模块的运行。

(2) 为保证系统的先进性与快速有效性，系统架构基于 C/ S 的二层或 多层网络结构，管理层网络按 IEEE802. 3 标准，构建标准化的以太网络（Ethernet）平台，采用 TCP/IP 协议，通过防火墙入 IBMS；底层采用专有现场总线KNX系统进行网络通讯。

(3) 各现场照度传感器可跨网关控制其它子网上的开关模块或调光模块。

(4) 系统响应速度不大于2 秒。在照明主备电源切换时间内，必须保持继电 器开关状态不变。 系统应具有时钟定时功能，可在触摸屏中设定。

(5) 所有智能照明通信子网内部控制箱至编程触摸屏、各种探测器等终端之间使用专用总线电缆连接。

(6) 智能照明控制系统对任意场景命令应具备接收反馈功能，当模块未正常接收到场景命令时，发送命令的主机在规定时间内也未收到反馈包的情况下应重新发送该命令，直到场景命令被正确收到为止。多次下发后，仍未收到反馈包时，主机应发出报警信号。

(7) 智能模块应考虑抗过压抗雷击保护措施，投标人应在投标文件中进行详细论述。

三、节能减排成效：

济南轨道交通1号线LED智能节能照明技术通过在1号线工程中应用，2018年度的节能量为3882.202吨标煤，CO₂减排量为9580.588吨。

济南轨道交通1号线车站公共区的正常照明、导向标志照明、广告照明采用LED智能节能照明技术，智能照明控制系统主机设在车控室内，通过通讯口与BAS系统接口，实现现场就地智能开关控制、车控室智能照明控制系统主机控制、及BAS系统集中控制。车站公共区照明采用可调光型LED灯具，将照度传感器设置在车站公共区，通过照度传感器感应照度值来自动调节公共区灯具照度。车站附属管理和设备用房光源以荧光灯为主，荧光灯灯具内采用高效节能电子镇流器。站台板下及电缆夹层照明采用LED光源。疏散指示标志灯采用LED光源。智能照明控制系统还可根据节假日和上下班高峰时段等，设置场景、节假日、高峰等不同照明模式。该技术采用的LED智能照明控制系统可有效实现灯具的照明控制和亮度调节，达到节约能源的目的，社会效益与生态效益显著。
